隨著機器視覺應用不斷地發展，大分辨率面陣相機的普及，機器視覺領域已不單單聚焦于簡單的工業應用。對于精細化分析，高精度高頻率的數據處理需求越來越多，海康機器人為此類需求提供高速存圖方案。
高速存圖方案介紹

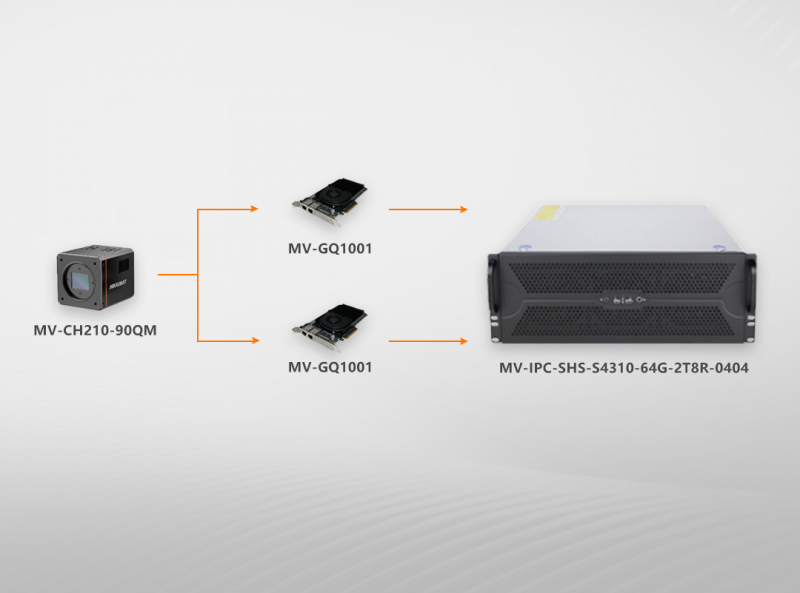

方案采用CH系列2100W分辨率/540幀面陣相機，通過2張50G單口光口卡GQ1001，將所有原圖數據同步傳輸至14GB/s連續寫入性能，16TB容量的SHS系列高速讀寫服務器中。
方案特點
• 2100W分辨率下540幀相機，保證圖像素質外仍具有超高的幀率
• 兩張光口卡同步傳輸可實現100G的數據傳輸帶寬，同時并行的方案設計進一步的提高傳輸效率
• SHS高速讀寫服務器可支持12+GB/s的連續寫入速度，寫入速度穩定
• 16TB專業高速硬盤容量，在滿足高速寫入的條件下20分鐘的存圖空間
• 可擴展性方案設計，支持?jǐn)U展顯卡和更多采集卡
• 模塊化設計，不同分辨率/幀率的相機只需要跟換對應的采集卡即可直接實現高速存圖需求
案例分享
1、風洞實驗室在分析、處理流場內的空氣阻力變動、氣流密度變化時經常常采用紋影法，通過高速相機將這接數據存儲起來。滿足高分辨率相機，幀率不低于400幀下20分鐘的原圖存儲不可丟圖的需求。
2. 在3D測量成像領域，光譜共焦應用中需要精確測量被測物表面的平整度和精度，需要500幀以上的相機采集高精度圖片進行圖像存儲和處理。
3. 工業領域中高精度過程控制場景，需要2臺高幀率相機(2100W/220幀)實時抓拍，在30分鐘內可以不丟圖，并將這些抓拍的圖片數據存儲。
